Свойства металла определяются не только химическим составом, но и внутренним строением: размером зерна, распределением фаз, наличием включений и характером термической обработки. Увидеть это строение можно единственным прямым способом — приготовить шлиф и рассмотреть его под металлографическим микроскопом в отражённом свете.
Ниже разберём, чем такой прибор отличается от биологического, как готовят образец, какие задачи входа и выхода решает металлографический контроль на производстве и в лаборатории. Материал носит обзорный характер: конкретные методики и нормативные требования к контролю определяются стандартами и технологической документацией предприятия.
Чем металлографический микроскоп отличается от обычного
Главное отличие — направление света. Металл непрозрачен, поэтому проходящий свет здесь бесполезен: осветитель встроен в оптический тракт и подаёт свет через сам объектив, а изображение формируется отражением от поверхности шлифа. Такая схема называется эпископической, или методом отражённого света, и требует особой конструкции штатива.
Из этого следуют остальные различия. Объективы для материаловедения рассчитаны на работу без покровного стекла — установка биологического объектива в металлографический тракт даёт заметное падение резкости. Столик делают жёстким и рассчитанным на массивные образцы, а не на тонкое предметное стекло. Кроме того, в тракт закладывают методы контрастирования, специфичные именно для металлов.
- Светлое поле в отражённом свете — базовый режим для оценки структуры протравленного шлифа.
- Тёмное поле — выявление микротрещин, пор, границ и рельефа поверхности.
- Поляризация — работа с анизотропными фазами, оксидными плёнками, цветными металлами.
- ДИК — псевдорельефное изображение, чувствительное к перепадам высоты в доли микрона.
- Инвертированная компоновка — шлиф кладут полированной стороной вниз, что автоматически выравнивает его относительно оптической оси.
Подготовка шлифа: где решается качество результата
Металлографический анализ на девять десятых состоит из пробоподготовки. Плохо приготовленный шлиф не спасёт никакая оптика: царапины, завалы кромок, наклёп и остатки абразива читаются как структура и приводят к ошибочным выводам. Поэтому в металлографической лаборатории оборудование для резки, запрессовки, шлифовки и полировки не менее важно, чем сам микроскоп.
Классическая последовательность выглядит так. Образец отрезают абразивным кругом с обильным охлаждением — перегрев меняет структуру именно в зоне будущего анализа. Затем при необходимости запрессовывают в полимер, чтобы получить удобную и плоскую заготовку. Далее идут шлифовка с последовательным уменьшением зернистости и полировка до зеркальной поверхности. Финальный этап — травление подходящим реактивом, которое проявляет границы зёрен и фазы.
Каждый шаг имеет свои типичные ошибки: слишком быстрый переход между зернистостями оставляет глубокие риски под слоем более тонких, недостаточная промывка между этапами заносит крупный абразив на следующий круг, а передержка в травителе съедает границы вместо того, чтобы их проявить. Выявляются эти дефекты уже под микроскопом, и переделывать приходится всю цепочку целиком.
Какие задачи решает металлографический контроль
Первая и самая массовая задача — входной контроль материала. Структура проката, поковки или отливки должна соответствовать заявленной марке и состоянию поставки; отклонения указывают на нарушение технологии или на несоответствие материала документам. Вторая — контроль термообработки: по микроструктуре видно, была ли достигнута нужная фаза, есть ли обезуглероженный слой, выдержан ли режим отпуска.
- Оценка размера зерна и его однородности по сечению детали.
- Анализ неметаллических включений — их тип, количество и распределение.
- Контроль сварных швов — структура шва, зоны термического влияния, дефекты сплавления.
- Измерение толщины покрытий и упрочнённых слоёв на поперечном шлифе.
- Исследование разрушений — поиск причин трещин, усталостных изломов, коррозионных поражений.
Отдельное направление — расследование отказов. Когда деталь разрушилась в эксплуатации, металлографический анализ поперечного и продольного шлифов часто оказывается решающим доказательством: он показывает, была ли причина в материале, в термообработке, в механической обработке или в условиях нагружения. Заменить такое исследование расчётом или внешним осмотром невозможно.
Оптика, увеличения и цифровая фиксация
Рабочий диапазон увеличений в металлографии обычно лежит от 50x до 1000x. Малые кратности нужны для общего вида шлифа и оценки макроструктуры, средние — для размера зерна и распределения фаз, большие — для включений и тонких структурных составляющих. Важен не столько верхний предел, сколько равномерность резкости по полю: измерения делаются по всему кадру, и завал по краям искажает результат.
Практически весь современный контроль ведётся через камеру и программу анализа изображений. Это не удобство, а требование методик: размер зерна, доля фаз, балл включений и толщина слоя определяются по откалиброванному кадру, а результат сохраняется вместе с изображением. Такой протокол можно перепроверить, приложить к акту и сравнить с архивом за прошлые годы.

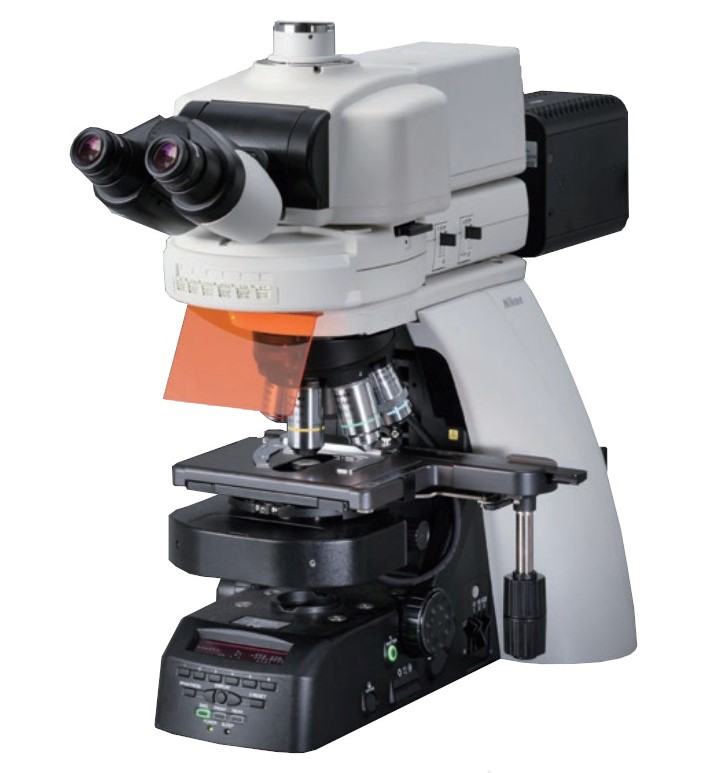

Комплексом «микроскоп плюс пробоподготовка плюс анализ изображений» имеет смысл заниматься как единой системой. В компании Арстек можно приобрести микроскопы Nikon для материаловедения, включая штативы отражённого света и поляризационные модели, а вместе с ними — камеры, программное обеспечение и оборудование для подготовки шлифов. Наряду с Nikon доступны решения Olympus, Leica и Zeiss, что позволяет подобрать конфигурацию под требования конкретных методик контроля.
Организация металлографической лаборатории
Разумная планировка разделяет два участка: «мокрый», где режут, запрессовывают, шлифуют и травят, и «чистый», где стоит микроскоп с компьютером. Абразивная пыль и пары реактивов — главные враги оптики, и физическое разделение зон продлевает жизнь прибору сильнее любых регламентов уборки. Вытяжка над участком травления обязательна по соображениям безопасности.
Второй организационный момент — калибровка. Любые измерения на изображении требуют, чтобы масштаб был привязан к объект-микрометру для каждого объектива отдельно, и эту привязку нужно периодически проверять. Без действующей калибровки цифры в протоколе не имеют смысла, каким бы качественным ни было изображение.
Наконец, стоит закладывать запас по расширению. Металлографическая лаборатория редко остаётся в первоначальном составе: со временем добавляются микротвёрдомер, новые методы контраста, автоматический столик для сканирования больших полей. Штатив с резервом портов и совместимая программная платформа позволяют наращивать возможности постепенно, не переделывая всё рабочее место заново.
