При проектировании систем отопления современного жилья или коммерческого объекта вопрос выбора отопительных приборов выходит далеко за рамки простой тепловой мощности. Сегодня на рынке доминируют два основных типа стальных приборов — дизайнерские (или панельные) и трубчатые радиаторы, которые кардинально отличаются по конструктиву, гидравлическому сопротивлению и, что особенно важно, по размерным характеристикам. Именно габаритные параметры определяют не только эстетику интерьера, но и эффективность теплоотдачи, а также возможность интеграции в существующую разводку. В профессиональной среде принято опираться на такие категории, как монтажная высота, межосевое расстояние, строительная глубина и ширина секции, и для детального знакомства с типоразмерами рекомендуем обратиться к материалам https://palitratepla.ru/, где систематизированы актуальные данные по стандартам и нестандартным исполнениям. Далее мы подробно разберем, как размеры влияют на тепловую инерцию, воздухопроницаемость конвекции и гидравлический баланс системы, а также научим правильно декодировать маркировку приборов.
Конструктивные особенности и их влияние на габариты
Панельные радиаторы: классика формы и стандартизация
Дизайнерские панельные радиаторы представляют собой сварную конструкцию из двух стальных листов с профилированными каналами для циркуляции теплоносителя. Их ключевая особенность — наличие конвекционных ребер (турбулизаторов), которые навариваются на заднюю панель для увеличения площади теплообмена. Именно это решение позволяет уменьшить строительную глубину при сохранении высокой удельной тепловой мощности. В типовой линейке встречаются приборы типов 10, 11, 12, 21, 22, 33 — где первая цифра указывает на количество панелей, а вторая — на число рядов конвекционных элементов. С увеличением индекса растет и глубина радиатора: так, панель 33 может достигать 155–160 мм, тогда как тип 10 ограничивается 55–60 мм. Высота таких приборов колеблется от 200 до 900 мм, при этом стандартный ряд включает 300, 400, 500, 600 и 900 мм. Длина же варьируется кратно 100 мм, начиная от 400 мм до 3000 мм, что дает широкие возможности для подоконных ниш и витражных остеклений.
Трубчатые радиаторы: вариативность и эстетика

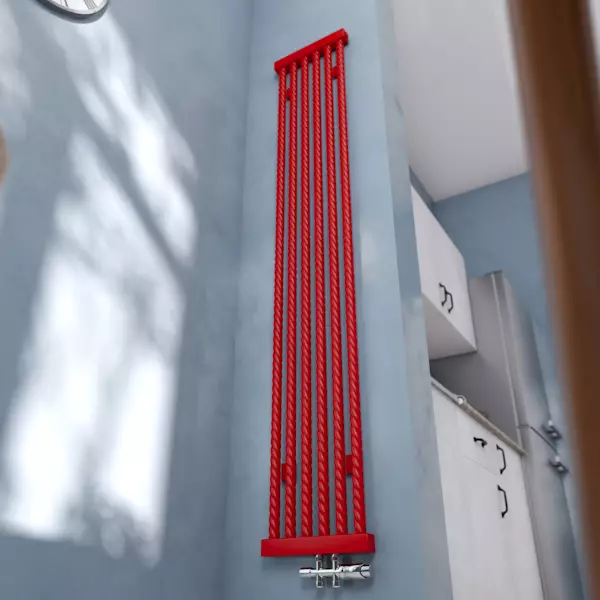

В отличие от панельных, трубчатые радиаторы собираются из вертикальных или горизонтальных стальных труб, соединенных коллекторами. Они не имеют конвекционных ребер, поэтому их тепловая мощность напрямую зависит от наружного диаметра труб (чаще всего 25–35 мм) и количества рядов (колонок). Главное преимущество — огромное разнообразие межосевых расстояний (от 100 до 2000 мм) и возможность изготовления по индивидуальным эскизам, включая радиусные изгибы и асимметричные формы. Однако стоит учитывать, что при одинаковой высоте трубчатые радиаторы имеют большую глубину (обычно 60–180 мм) и более высокое гидравлическое сопротивление, что требует корректного расчёта циркуляционного насоса. Профессиональный подбор диаметра труб и шага между ними (горизонтальный питч) позволяет управлять плотностью теплового потока и инерционностью прибора, что особенно ценно в системах с термостатическим регулированием.
Размерная сетка: как читать маркировку и технический паспорт
Для корректного выбора недостаточно знать лишь высоту и ширину — критически важны так называемые присоединительные размеры. Основным параметром здесь является межосевое расстояние (расстояние между осями входного и выходного патрубков), которое должно совпадать с шагом подводящих трубопроводов. У панельных радиаторов этот показатель чаще всего кратен 50 мм (например, 350, 400, 500), тогда как у трубчатых может быть абсолютно любым, что удобно при замене старых чугунных приборов. Кроме того, необходимо учитывать:
- Глубину подвода – расстояние от стены до оси ниппеля, влияющее на совместимость с существующей разводкой.
- Высоту от пола до нижнего патрубка – особенно актуально для плинтусных и напольных вариантов.
- Центровку точек подключения (нижнее, боковое, диагональное) – определяет возможность использования скрытого монтажа.
- Диаметр резьбы (чаще всего 1/2 или 3/4 дюйма), от которого зависит пропускная способность и совместимость с запорно-регулирующей арматурой.
При этом важно помнить о термине «строительная глубина» – габарит от задней плоскости до лицевой поверхности, включая все крепежные элементы. Для трубчатых моделей этот показатель часто указывается вместе с типом окраски и классом коррозионной стойкости. Также в паспорте всегда присутствует коэффициент местного сопротивления (КМС), который необходим для гидравлического расчета стояков.
Практический подбор по размерам: шаг за шагом
Определение тепловой потребности помещения
Перед тем как выбрать конкретный типоразмер, необходимо рассчитать требуемую теплоотдачу. Для этого используют формулу с учетом площади, высоты потолков, количества окон и теплопотерь через ограждающие конструкции. Однако размер радиатора напрямую влияет на этот показатель: при одной и той же высоте более длинный прибор отдает больше тепла за счет увеличенной поверхности. Так, панельный радиатор 600х1000 мм при дельте 50°C обеспечивает примерно 1500–1800 Вт, тогда как трубчатый той же высоты, но с 2 рядами труб даст на 20–30% меньше из-за отсутствия оребрения. Поэтому часто для достижения требуемой мощности выбирают прибор с большей глубиной (число панелей или трубных рядов) либо увеличивают длину.
Учет архитектурных ограничений и зон установки
На практике ключевыми лимитирующими факторами выступают: размер подоконной ниши, расстояние до напольного покрытия и наличие встроенных шкафов. Для низких окон (например, в панорамном остеклении) используют горизонтальные модели высотой 200–300 мм, которые монтируются непосредственно в пол или фальш-подиум. В классических нишах стандартом является высота 500 мм при глубине не более 100 мм – здесь идеально вписываются панельные радиаторы типа 21 или 22. Если же требуется визуально выделить отопительный прибор как элемент декора, выбирают трубчатые модели с нестандартным шагом и цветным порошково-полимерным покрытием, но при этом необходимо заранее уточнить возможность подключения с боковым или нижним входом, чтобы не нарушить эргономику пространства.
Профессиональные нюансы при работе с разными типами
Опытные монтажники выделяют несколько важных моментов. У панельных радиаторов рабочее давление обычно не превышает 10–12 бар, поэтому для высотных зданий (свыше 16 этажей) они подходят только при наличии редукционных клапанов. Тогда как трубчатые модели, благодаря цельному сварному соединению, могут выдерживать до 15–18 бар, что делает их предпочтительными для систем с гидроударом. Однако их большая металлоемкость (масса секции) требует усиленных кронштейнов и учета нагрузки на стену. Также стоит обратить внимание на термическое расширение: длинные приборы (более 2 метров) нуждаются в компенсаторах и скользящих опорах, иначе возможны шумы и деформации.
При подборе размеров следует всегда сверять фактическую высоту с паспортной – из-за наличия ножек или регулируемых опор она может меняться на 2–5 см. Кроме того, производители часто указывают «условный проход» (DN), который определяет внутренний диаметр трубного пучка – этот параметр критичен для расчета скорости воды и предотвращения завоздушивания. Не стоит забывать и о таком термине, как «линейная теплопередача» – количество ватт на погонный метр, которое помогает быстро сравнивать модели разной длины.
Рекомендации по монтажу и эксплуатации с учетом размеров
Грамотный монтаж начинается с проверки центров подключения и соответствия трубной разводки. Для этого используют шаблоны, а при диагональной схеме обязательно выдерживают перепад по высоте между подачей и обраткой – это минимизирует образование воздушных пробок. Если радиатор оснащен термоголовкой, необходимо предусмотреть зазор от подоконника не менее 100 мм, чтобы обеспечить свободную конвекцию и работу датчика температуры. Также при выборе длины следует учитывать, что идеальное заполнение окна составляет 70–80% его ширины – так обеспечивается «тепловая завеса», препятствующая запотеванию стекол.
Для систем с низкотемпературным теплоносителем (например, тепловые насосы или конденсационные котлы) лучше выбирать панельные радиаторы с увеличенной глубиной (тип 22 или 33), так как они эффективнее работают при дельте 30–40°C. В высокотемпературных системах предпочтительнее трубчатые модели с большим внутренним объемом – они медленнее остывают и снижают количество циклов включения котла. При этом важно помнить, что каждый дюйм увеличения межосевого расстояния добавляет примерно 5–8% к тепловой инерции, что влияет на скорость отклика при регулировке.
Типичные ошибки при выборе размера и их последствия
- Игнорирование межосевого расстояния – часто приводит к необходимости использовать эксцентриковые удлинители, которые увеличивают гидравлическое сопротивление и создают дополнительные точки утечки.
- Выбор слишком длинного радиатора под узкое окно – нарушается конвекционный поток, теплый воздух не достигает стекла, что усиливает теплопотери и образование конденсата.
- Приобретение модели с недостаточной глубиной для плохо утепленных стен – при дельте 50°C поверхностная температура может не достигать расчетной, и комната не прогревается даже при максимальной мощности.
- Неучет высоты от чистого пола – если прибор устанавливается ниже 10–12 см, снижается конвекция; выше 15 см – теплый воздух остается под потолком.
В итоге, правильный выбор размеров дизайнерских и трубчатых радиаторов – это баланс между тепловой физикой, архитектурой и гидравликой. Используя приведенные рекомендации и сверяясь с каталожными данными по монтажным глубинам и присоединительным габаритам, вы сможете подобрать идеальное решение как для многоэтажного новостроя, так и для частного коттеджа с нестандартным остеклением. Всегда помните, что консультация с инженером по отоплению перед покупкой поможет избежать дорогостоящих переделок, а предварительный расчет теплового баланса позволит точно определить требуемые значения высоты, длины и глубины прибора.
